این نوع Cyclone Scrubber برای جداسازی حجم زیادی از مایع (10vol%)که عمدتا آب، هيدروکربن، گلايکل و غيره می باشند از جريان گاز ورودی استفاده می شود. طراحی بهينه سطح پره ها سبب شده تا کل جريان با حداقل نيروی برشی به چرخش درآيد. نيروی گريز از مرکز ايجاد شده منجر به حرکت قطرات مايع و ذرات جامد به سمت ديواره گرديده که در آنجا فيلم نازکی ازمايع و ذرات جامد را ايجاد نموده و در نهايت خروج آنها را از قسمت پايينCyclone Scrubber را سبب می گردد. جریان گاز تصفیه شده سيکلون را از طريق Vortex Finder مرکزی ترک می کند. Baffle هايی که در قسمت زيرين سيکلون قرار دارند چرخش جریان مايع را متوقف کرده و از يک Blocking Plate جهت جلوگيری از Entrainment قطرات مايع همراه با جريان گاز استفاده میشود.از آنجايی که سرعت مجاز گاز در اين نوع از اجزای داخلی (Separation Internals) بسيار زياد می باشد، قابليت جداسازی قطرات بسيار ريز را دارا ميباشند و در دور از ساحل (Offshore) کاربرد فراوان دارند. از آنجايی که هيچ نيازی به Down Comer و يا کانالی برای هدايت مايعات به پايين ظرف نمی باشد، هزينه های تعمير و نگهداری آن به علت نداشتن رسوبات (Fouling)پايين می باشد.

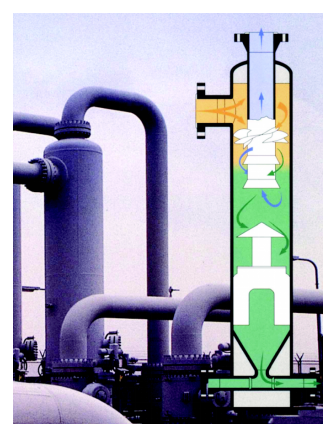

General View of a Cyclone/Swirl Scrubbers
