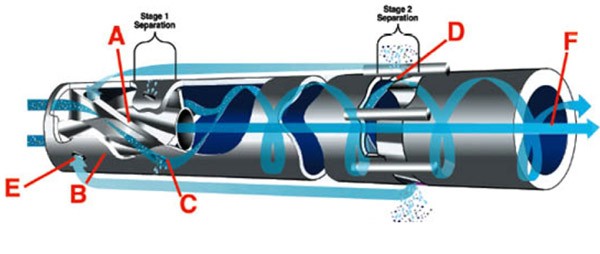

در این نوع از جداکننده ها که بیشتر مواقع در فشار کاری بالا بکار برده می شود، جداسازی در دو مرحله صورت می گيرد. درحين عبور قطرات مايع از روی سطح مارپيچی(A)، سطح مارپيچی(Swirl Element) بر روی آنها ايجاد نيروی گريز از مرکزی می کند که سبب حرکت قطرات مايع به سمت ديواره خارجی Vortex Tube،(B) و خارج شدن آنها از طريق Slot های تعبيه شده در ديواره می گردد(C). جريان مارپيچی گاز در ادامه به مرحله دوم جداسازی می رسد که در اين قسمت قطرات مايع باقيمانده از طريق محفظه تعبيه شده بر روی Vortex Tube، (D) به بيرون هدايت می شوند و بخش کوچکي از جريان گاز هم از طريق محفظه هايی که بر روی Vortex Tube و سطح مارپيچی تعبيه شده بازگردانده می شود که در نهايت سيکل جداسازي در (F) به پايان می رسد.

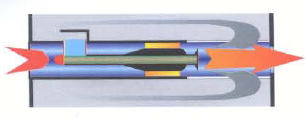

General View of Swirl Type Mist Eliminator
