فیلتر های هوا

فیلتر های هوا به گونه ای طراحی شده اند که قابلیت جداسازی مواد آلاینده از جریان هوا را با کیفیت بالا دارا می باشند. در این فیلترها عملیات فیلتراسیون مناسب و دقیقی از طریق عبور سیال هوا از داخل مدیا انجام می پذیرد. فیلتر های هوای شرکت تولیدی دیلمان فیلتر بسته به نوع کاربری در انواع زیر طراحی و ساخته می شوند :



  • فیلتر هوای استوانه ­ای
  • فیلتر هوای مخروطی
  • فیلتر Air Dryer
  • فیلتر هوای پاکتی (V-Bag)
  • فیلتر هوای کیسه ­ای ( Bag )
  • فیلتر هوای پانلی ( Panel Filter )
  • فیلتر هوای Oil Mist





فیلتر هوای استوانه ای



فیلترهای هوای استوانه ای به منظور جداسازی ذرات جامد و گرد و غبار از هوا در محفظه ورودی به توربین به کار گرفته می شوند.
این فیلترها با توجه به نوع مدیا با راندمان های فیلتراسیون مختلف بر اساس استاندارد EN779 و مطابق با جدول ذیل قابل ارائه می باشند. که ویرایش جدیدتر این استاندارد EN779: 2012 سازندگان را مجبور به ارائه فیلتر مناسب تری می کند. در این استاندارد برای گروه Fine Filter علاوه بر راندمان متوسط پارامتر دیگری به نام راندمان حداقل نیز قید شده است. این پارامتر حداقل راندمان جداسازی ذره با قطر ۰.۴ میکرون برای فیلتر کامل و همچنین تست سه نمونه از مدیای اصلی با حداقل سطح مدیا  600cm² پس از خواباندن در محلول ایزوپروپانول (IPA) می باشد. این پارامتر برای گروه Medium اندازه گیری نمی شود لذا نام گروه انها در این استاندارد تغییر پیدا کرد تا نشان داده شود روش تست انها متفاوت از گروه Fine Filter می باشد.



Classification of air filters



Group Class Final pressure
drop (test)
Pa
Average
arrestance (Am)
of synthetic dust
%
Average
efficiency (Em)
for 0.4 μm
particles
%
Minimum
efficiency
for 0.4 μm particles
%
Coarse G1 ۲۵۰ ۵۰≤Am<65  –  –
G2 ۲۵۰ ۶۵≤Am<80  –  –
G3 ۲۵۰ ۸۰≤Am<90  –  –
G4 ۲۵۰ ۹۰≤Am  –  –
Medium M5 ۴۵۰ ۴۰≤Em<60  –
M6 ۴۵۰ ۶۰≤Em<80  –
Fine F7 ۴۵۰ ۸۰≤Em<90 ۳۵
F8 ۴۵۰ ۹۰≤Em<95 ۵۵
F9 ۴۵۰ ۹۵≤Em ۷۰



پارامتر Minimum efficiencyکمترین راندمان در میان پارامترهای Initial Efficiency و همچنین Discharged Efficiency و در واقع در تمام طول تست می باشد.
انواع فیلترهای استوانه ای مورد استفاده در محفظه هوای ورودی توربین های تایفون، V94.2 آنسالدو، زیمنس و … توسط این شرکت طراحی و تولید گردیده است.



فیلتر هوای مخروطی

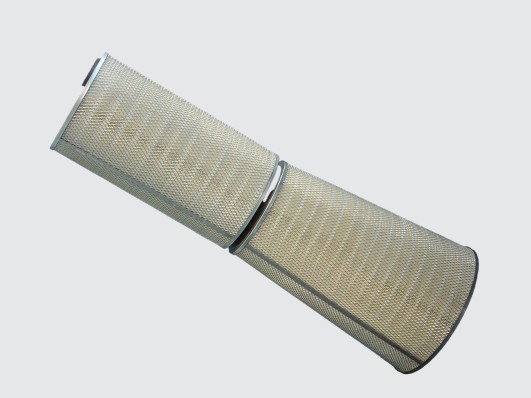

فیلترهای هوای مخروطی به صورت زوج به همراه فیلترهای هوای استوانه ای (Conical/Cylindrical pairs) به منظور جداسازی ذرات جامد و گرد و غبار از هوا در محفظه ورودی به توربین به کار گرفته می شوند.



فیلتر Air Dryer

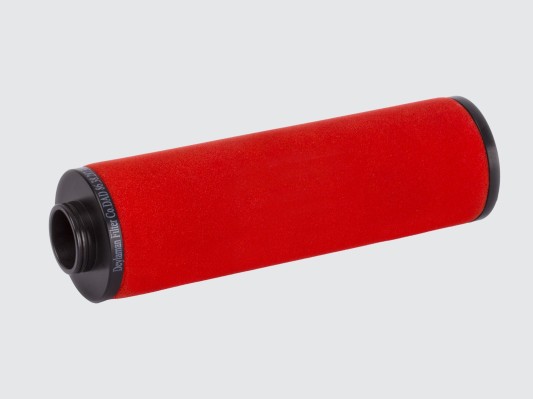

فیلترهای هوای Air Dryer به منظور جداسازی ذرات جامد، قطرات روغن و رطوبت موجود در هوای فشرده ورودی به بستر جاذب به کار می¬روند. طراحی این فیلترها بگونه ای است که با پکیج های هوای فشرده ای که سازندگان معتبر دنیا نظیر Ingersoll Rand & Atlas Copco در قالب Prefilter & AfterFilter ارائه نموده اند همخوانی کامل دارند.
استفاده از مدیای با راندمان جداسازی بالا (Borosilicate Glass Fiber Layer) حداقل میزان درجه جذب میکرونی در این نوع فیلترها تا قطر ۰.۰۱ میکرون را میسر می سازد.



فیلتر هوای پاکتی (V-Bag)

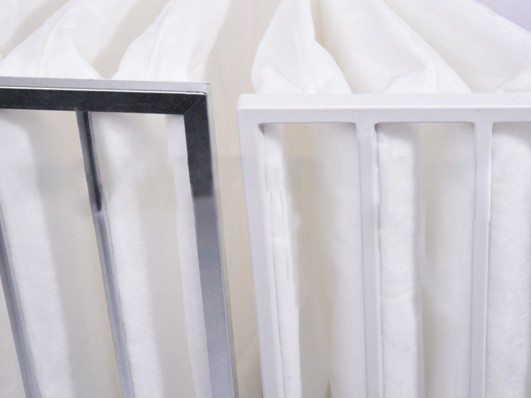

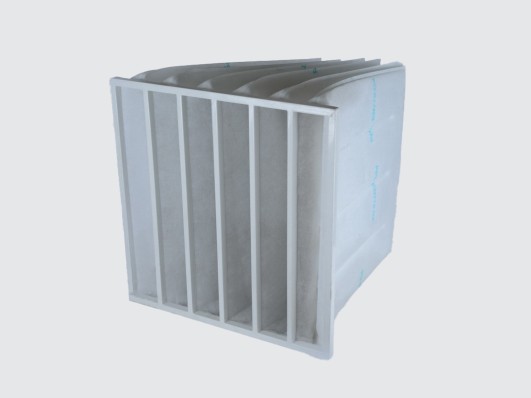

فیلترهای هوای V-Bag به منظور جداسازی ذرات جامد و گرد و غبار از هوا در سیستم HVAC به کار می روند.
این فیلترها با راندمان های فیلتراسیون مختلف و افت فشار اولیه و متوسط پایین و انواع دسته بندی MERV 11, MERV 13, MERV 14 MERV 9, مطابق با استاندارد ASHRAE 52.2 در این شرکت قابل ارائه می باشند.



فیلتر هوای کیسه ای ( Bag )

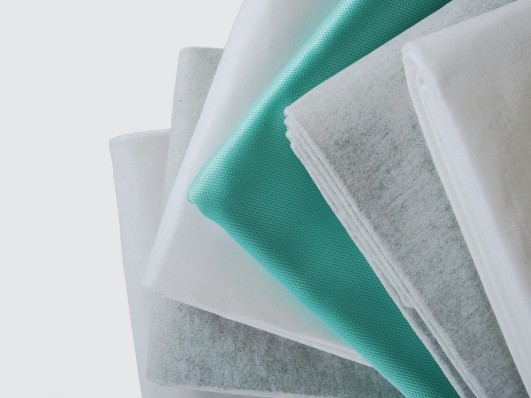

فیلترهای هوای Bag به منظور جداسازی ذرات جامد و گرد و غبار از هوا و ذرات الاینده از سیال هیدرولیکی و روانسازها به کار میروند. و با توجه به شرایط عملکردی و دمای سیال، فیلترها با مدیاهایی از جنس PE ، PTFE ، PPS ، PP تا درجه جذب یک میکرون قابل ارائه می باشد. در درجه حرارت بالا و جایی که جذب روغن بر روی سطح مدیا مطلو ب نمی باشد پلی استر پیشنهاد می گردد. این مدیاها همگی دارای Test Certificate معتبر بوده که در آن راندمان جداسازی و میزان جذب ذره (Dirt Holding Capabilities)مشخص شده است. بگونه ای که راندمان جداسازی برای دو مدیای PE و PP یکسان می باشد.

فیلتر هوای پانلی ( Panel Filter )



فیلترهای هوای پانلی به منظور جداسازی ذرات جامد و گرد و غبار از هوا به کار میروند.
این فیلترها با انواع قاب ها و مدیاها با راندمان فیلتراسیون مختلف مطابق با استاندارد ASHRAE 52.2در سیستم HVAC قابل ارائه میباشند.
همچنین این شرکت قابلیت تولید انواع مختلفی از این فیلترها با راندمان فیلتراسیون G4 الی F9 مطابق با استاندارد EN 779 را دارا می باشد.





فیلتر هوای Oil Mist

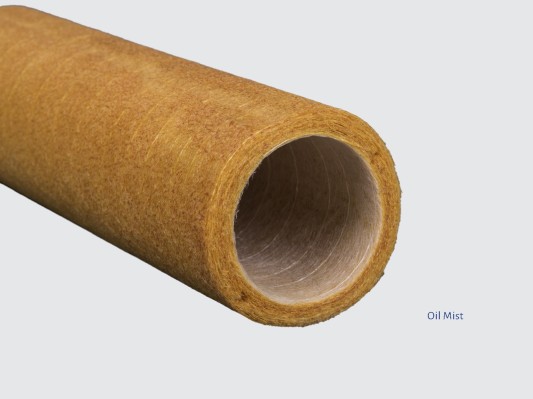

فیلترهای Oil Mist Eliminator به منظور جداسازی قطرات روغن موجود در هوای خروجی از Vacuum Pump مورد استفاده قرار می گیرند. لذا طراحی یک فیلتر المنت مناسب جهت بازیافت روغن با کیفیت، حفظ سلامت کارکنان و ایین نامه های محیط زیستی نظیر OSHA & EPA. بسیار حائز اهمیت می باشد.
راندمان جداسازی این فیلترها عموما ۹۹.۹% (β, ۱۰۰۰) برای قطرات با قطر ۱۰ میکرون و بزرگتر می باشد، بگونه ای که میزان روغن باقیمانده در جریان خروجی هوا پس از فرآیند فیلتراسیون ۰.۱ میلی گرم به ازای هر متر مکعب هوا می باشد.
